A Interface Homem Máquina TS8000 foi atualizada com o novo firmware versão 345 do DSI8000. Esta nova versão traz muitas melhorias e novas funcionalidades tornando-a ainda mais amigável e poderosa. A atualização de unidades já instaladas é feita facilmente com DSIS8000. Se o seu computador estiver conectado à Internet, basta lançar a sua versão do DSI8000. Selecione "Help" na barra de menus, e clique em "Check For Updates" na lista de seleção. O DSI8000 irá procurar por uma atualização e irá solicitar a você para instalar a nova versão.
Muitos produtos novos da série TS800 foram introduzidos recentemente. Placas de comunicação disponíveis: IEEE 1394 Firewire, CANopen, DeviceNet, e PROFIBUS DP. Adicionalmente a TS8000 é compatível com o sistema de E/S WAGO e possibilita uma solução de E/S remota que pode ser controlada pela IHM por redes Ethernet e CANopen.
Uma novidade é a série de filmes de proteção transparentes para uso em ambientes agressivos. Os filmes de proteção são disponíveis em pacotes de 10 peças para todos os tamanhos da TS8000. A aplicação do filme é facilitada por uma camada adesiva de baixa aderência.
As interfaces da linha TS8000 também podem ser adquiridas com a sua própria marca. As unidades podem ser pedidas com frontais personalizados em três cores para se adequar a necessidades individuais. Entre em contato com o departamento de vendas da Soliton Controles Industriais Ltda para maiores informações. As configurações OEM são fornecidas para pedidos acima de determinadas quantidades mínimas.

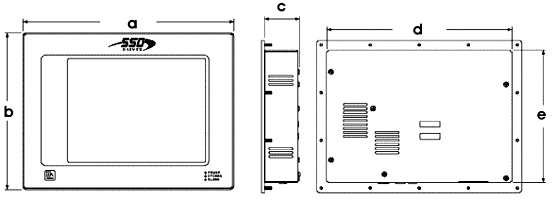

A linha TS8000 está disponível em uma ampla variedade de tamanhos e configurações: 3” Monocromática com Teclado, 6” Colorida STN com tela sensível ao toque, 8” Colorida DSTN com tela sensível ao toque, e 10,4” Colorida TFT com tela sensível ao toque, para montagem em painéis ou mesas de operação.

Hardware Padrão
Cada interface homem máquina TS8000 é fornecida com:
- (2) Portas Seriais RS-232
- (1) Porta Serial RS-485
- Porta Ethernet 10/100Mbps
- Ranhura para placa opcional fieldbus
- Porta de Programação USB
|
Protocolos Padrão Suportados
- SSD Drives: 590+ CC, 650V CA, 690+ CA, AC890, e LINK
- Allen Bradley: DF1 Serial, DH485, Ethernet I/P
- General Electric: SNP Serial, SRTP Ethernet
- Matsushita: Linha FP
- Mitsubishi: A/Q/FX Serial, A/Q Ethernet
- Modicon: Modbus RTU/ASCII, TCP/IP
- Omron: Série C, FINS Mestre
- Parker: AcroloopController Serial, Compumotor6K Serial e Ethernet
- Koyo / PLC Direct: DirectNet, K Sequence Serial, UDP Ethernet
- Siemens: S7 MPI e PPI Serial, TI500 Serial, S7-300 Ethernet
- Telemecanique: Uni-Telway
|
* Outros drivers tais como: Animatics, EZ Automation, Festo, Giddings & Lewis, Hitachi, Honeywell, IDEC, Klockner & Moeller, Toshiba, Yokogawa e mais.
Compatibilidade Opcional Fieldbus
Cada IHM da linha TS8000 vem com uma ranhura para cartão opcional Fieldbus. Isto possibilita ao usuário integrar-se a uma de muitas possibilidades de redes Fieldbus populares, tais como, IEEE 1394 Firewire, Link2, CANopen, DeviceNet*, e Profibus DP*.
Mantendo-se atualizada com as mais modernas e populares topologias de redes Fieldbus, a TS8000 dá ao usuário tanto flexibilidade como compatibilidade na integração com outros equipamentos.
* Os cartões opcionais DeviceNet e Profibus DP são dispositivos escravos que funcionam em redes controladas por mestres de terceiros.
 |
8000/FA/00 -IEEE 1394 Firewire
- Portas 400Mbps 1394A e 800Mbps 1394B CAT-5
- Totalmente compatíveis com todos os sistemas Firewire dos acionamentos AC890
- Permitem a programação e monitoração remota da linha AC890
- 63 nós / 100 metros (1394B).
|
 |
8000/LK/00 - Link2 Fibra Óptica
- Portas de Fibra Óptica de 2,7Mbps
- Totalmente compatível com todos os sistemas Link2
- Permitem a programação e monitoração remota do sistema LINK
- 3000 nós / 60 metros.
|
 |
8000/CB/00 - CANopen Mestre
- Suporta velocidades de até 1Mbps
- Capacitada para operação multi mestre
- Implementação SDO DS-402
- 127 nós / 1000 metros.
|
 |
8000/DN/00 - DeviceNet Escravo
- Suporta velocidades de até 500kbps
- Totalmente compatível com todos os mestres ODVA DeviceNet
- Implementação baseada em EDS capaz de E/S sob solicitação
- 64 nós / 500 metros.
|
 |
232FIELDBUS8000/PB/00 - Profibus DP Escravo
- Suporta velocidades de até 12Mbps
- Totalmente compatível com todos os mestres Profibus DP
- Implementação baseada em GSD padrão
- 127 nós / 100 metros.
|
|
RS-232 Serial |
RS-485 Serial |
|
Hardware da TS8000 |
Hardware do Dispositivo |
Hardware da TS8000 |
Hardware do Dispositivo |
631 Servo |
Padrão (Porta RS-232) |
Padrão (Porta X15) |
Não Suportado |
635 Servo |
Padrão (Porta RS-232) |
Padrão (Porta COM1) |
Padrão (Porta RS-485) |
Opcional (RP-485) |
635f Servo |
Padrão (Porta RS-232) |
Padrão (Porta COM1) |
Padrão (Porta RS-485) |
Opcional (RP-485) |
590+ Acionamento CC |
Padrão (Porta RS-232) |
Padrão (Porta P3) |
Padrão (Porta RS-485) |
Opcional (6513/00) |
650V Acionamento CA |
Padrão (Porta RS-232) |
Padrão (Porta P3) |
Padrão (Porta RS-485) |
Opcional (6055/EI00/00) |
690+ Acionamento CA |
Padrão (Porta RS-232) |
Padrão (Porta P3) |
Padrão (Porta RS-485) |
Opcional (6055/EI00/00) |
Sistema LINK |
Padrão (Porta RS-232) |
Padrão (Porta RTNx) |
Não Suportado |
890 |
Padrão (Porta RS-232) |
Padrão (Porta IHM) |
Não Suportado |
|
Ethernet |
CANopen |
|
Hardware da TS8000 |
Hardware do Dispositivo |
Hardware da TS8000 |
Hardware do Dispositivo |
631 Servo |
Não Suportado |
Opcional (8000/CB/00) |
Padrão (Porta X20-21) |
635 Servo |
Não Suportado |
Opcional (8000/CB/00) |
Opcional (RP-CAN) |
635f Servo |
Não Suportado |
Opcional (8000/CB/00) |
Opcional (RP-CAN) |
590+ Acionamento CC |
Padrão (Porta Ethernet) |
Opcional (6055/ENET/00) |
Opcional (8000/CB/00) |
Opcional (6055/CAN/00) |
650V Acionamento CA |
Não Suportado |
Não Suportado |
690+ Acionamento CA |
Padrão (Porta Ethernet) |
Opcional (6055/ENET/00) |
Opcional (8000/CB/00) |
Opcional (6055/CAN/00) |
Sistema LINK |
Padrão (Porta Ethernet) |
Opcional (L5352) |
Não Suportado |
890 |
Padrão (Porta Ethernet) |
Opcional (8903/EN/00) |
Opcional (8000/CB/00) |
Opcional (8903/CB/00) |
|
LINK RTN |
1394 Firewire |
|
Hardware da TS8000 |
Hardware do Dispositivo |
Hardware da TS8000 |
Hardware do Dispositivo |
631 Servo |
Não Suportado |
Não Suportado |
635 Servo |
Não Suportado |
Não Suportado |
635f Servo |
Não Suportado |
Não Suportado |
590+ Acionamento CC |
Opcional (8000/LK/00) |
Opcional (6055/LINK/00) |
Não Suportado |
650V Acionamento CA |
Não Suportado |
Não Suportado |
690+ Acionamento CA |
Opcional (8000/LK/00) |
Opcional (6055/LINK/00) |
Não Suportado |
Sistema LINK |
Opcional (8000/LK/00) |
Padrão (Porta RTNx) |
Não Suportado |
890 |
Não Suportado |
Opcional (8000/FA/00) |
Opcional (8903/FA/00) |
|
DeviceNet * |
Profibus DP * |
|
Hardware da TS8000 |
Hardware do Dispositivo |
Hardware da TS8000 |
Hardware do Dispositivo |
631 Servo |
Não Suportado |
Não Suportado |
635 Servo |
Opcional (8000/DN/00) |
Opcional (RP-DEV) |
Opcional (8000/PB/00) |
Opcional (RP-PDP) |
635f Servo |
Opcional (8000/DN/00) |
Opcional (RP-DEV) |
Opcional (8000/PB/00) |
Opcional (RP-PDP) |
590+ Acionamento CC |
Opcional (8000/DN/00) |
Opcional (6055/DNET/00) |
Opcional (8000/PB/00) |
Opcional (6055/PROF/00) |
650V Acionamento CA |
Não Suportado |
Opcional (8000/PB/00) |
Opcional (6513/PB) |
690+ Acionamento CA |
Opcional (8000/DN/00) |
Opcional (6055/DNET/00) |
Opcional (8000/PB/00) |
Opcional (6055/PROF/00) |
Sistema LINK |
Opcional (8000/DN/00) |
Opcional (L5351) |
Opcional (8000/PB/00) |
Opcional (L5353) |
890 |
Opcional (8000/DN/00) |
Opcional (8903/DN/00) |
Opcional (8000/PB/00) |
Opcional (8903/PB/00) |
* Todos os dispositivos de hardware SSD Drives para DeviceNet e Profibus DP são dispositivos escravos - mestres externos fornecidos por terceiros são necessários para essas topologias.
- Voltar ao Topo da Página

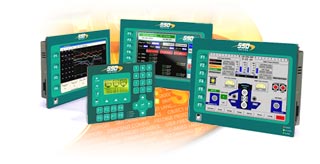

A SSD Drives está introduzindo a linha TS8000 - uma nova família de estações gráficas de operação habilitadas para navegação de Internet destinada a revolucionar o controle de máquinas e processos.
A linha TS8000 é uma interface gráfica sensível ao toque (touch screen) poderosa, amigável e muito mais. Com suporte a mais de 30 drivers de PLC, Ethernet incorporada, e comunicações diretas com todos os produtos da SSD, a linha TS8000 realmente tem todo o poder necessário às suas necessidades de controle e automação industrial.
TS8000 está disponível em 4 tamanhos: 3”, 6”, 8” e 10.4” para uma montagem fácil em postos de operação ou mesas de controle.
Interface Gráfica de Operação capacitada para a Internet
- Suporte incorporado para mais de
- Drivers de comunicação com PLC
- Display Gráfico de Alta Resolução
|
- Comunicações diretas com todos os produtos SSD
- Ethernet incorporada
- Controle e Monitoração Remota
|
|

As ferramentas de programação são gratuitas na linha TS8000 ... não há custos extras!

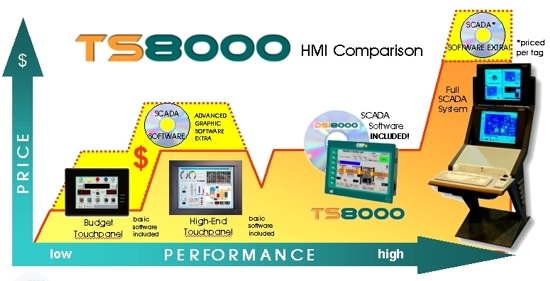

Outras interfaces sensíveis ao toque e sistemas supervisórios (SCADA) geralmente são fornecidos apenas com uma ferramenta de programação muito básica, obrigando você a adquirir em separado uma licença ou um pacote de ferramentas de programação gráfica bastante caro, freqüentemente com preços e limitações em função do número de parâmetros (tags) controlados, além de chaves de hardware (hard keys) que podem se extraviar ou queimar, colocando a sua aplicação em risco. Toda interface homem-máquina da série TS8000 é fornecida com a poderosa ferramenta de programação gráfica DSI8000, completa com gabaritos e modelos PRÉ-PROGRAMADOS que tornam a programação da IHM extremamente rápida! |
- Voltar ao Topo da Página
A Ferramenta de Programação DSI8000 alavanca a potencialidade de comunicações das IHM TS8000. Cada IHM vem com 2 portas RS-232, 1 porta RS-422/485t, 1 porta Ethernet 10/100BT, 1 porta USB para programação, e um conector de expansão para placas de comunicação Fieldbus opcionais. Uma programação flexível permite que as múltiplas portas estejam ativas simultaneamente. DSI8000 vem com drivers de comunicação padrão para todos os produtos SSD Drives, tais como Conversor de Corrente Contínua 590+, Inversor de Freqüência 650v e 690+, Servo Acionamentos 631/635/637, Produtos da série Link de fibra ótica, e o novo sistema de acionamentos AC890. Também estão incluídos drivers para a grande maioria dos CLPs disponíveis no mercado mundial.
Suporte para os Produtos SSD
- Drivers EI Bisync (590+, 650v, 690+)
- Drivers RTNx (890, Produtos Link)
- Drivers Servo (Família 631/635/637)
- RS-485 (Módulo Tecnológico TechBox)
- Ethernet (Módulo Tecnológico TechBox, Placa Link para Rack L5300/L5392)
- Voltar ao Topo da Página

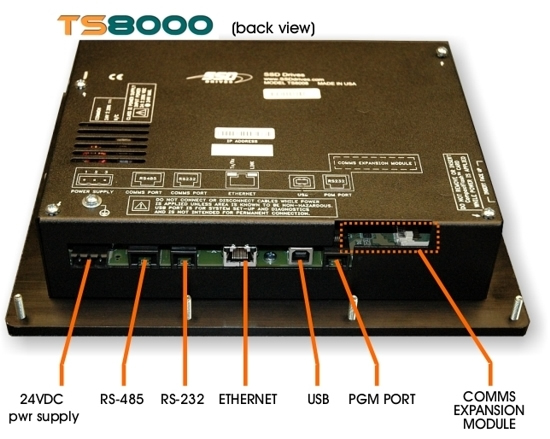

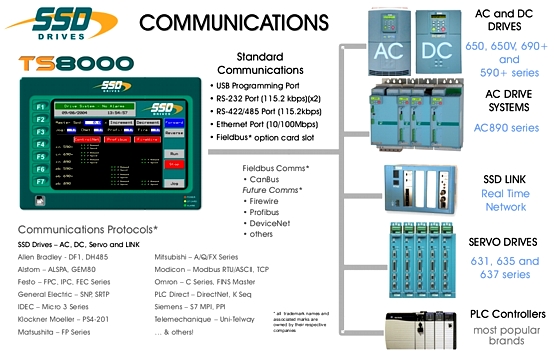

Cada TS8000 tem 5 portas de comunicação, pronta para acomodar muitos dos mais populares dispositivos de protocolos de comunicações atuais.
Além disto, é possível encaixar um MÓDULO DE EXPANSÃO DE COMUNICAÇÕES para opções de Fieldbus adicionais incluindo a rede SSD LINK de fibra óptica e possibilitando à TS8000 integrar seu poderoso display gráfico sensível ao toque em sistemas SSD LINK, com uma maior disponibilidade de tamanhos de visor. |
|
 |

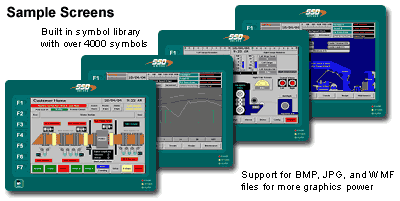

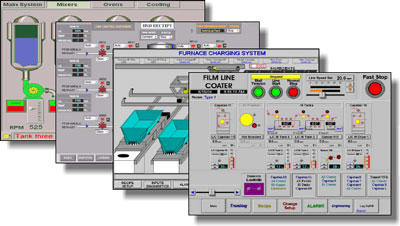

No centro do pacote de programação DSI8000 está um poderoso editor de telas gráficas. O editor de telas contém muitas ferramentas de desenho para auxiliar no desenvolvimento das telas. Além disto, o DSI8000 vem com uma biblioteca de símbolos com mais de 4000 objetos de controles industriais.
Interface de Fácil Programação
- Usa ferramentas de desenho padrão
- Os objetos ligam-se a um banco de dados comum
- Biblioteca de símbolos com 4000 objetos industriais
- Objetos de script aumentam a capacidade e flexibilidade de desenvolvimento
|
Editor de Programação Avançado
O DSI8000 oferece um editor de programas baseado em C para possibilitar o desenvolvimento de aplicações. O editor de programas permite ao desenvolvedor criar as aplicações personalizadas mais intrincadas que processam e transferem dados entre as telas da interface e o banco de dados de parâmetros. Utilizando uma estrutura baseada em C, o usuário pode tirar vantagem de uma estrutura de programação e de uma sintaxe conhecida.
Linguagem de Script baseada em “C” Incorporada
Permite ao desenvolvedor usar construções de programação de alto nível Melhora a funcionalidade das aplicações Esta programação poderosa permite à TS8000 eliminar a distância entre painéis sensíveis ao toque e sistemas supervisórios (SCADA) baseados em PC.
Banco de Dados de Parâmetros
O DSI8000 incorpora um avançado banco de dados de parâmetros que permite ao usuário organizar e personalizar individualmente os dados de comunicações. Os parâmetros são configuráveis para: Mapeamento de comunicações, formato dos dados, definições de cor e texto, múltiplos pontos de alarme, e disparadores de eventos. A propriedades ajustadas no banco de dados são acessíveis em todo o ambiente de desenvolvimento do DSI8000. Esta é uma filosofia central do ambiente de desenvolvimento do DSI8000.
- Voltar ao Topo da Página
- Inglês
- Espanhol
- Holandês
- Francês
|
- Alemão
- Italiano
- Tailandês
|
Suporte Unicode* para:
- Japonês
- Koreano
- Chinês (Simplificado e Tradicional)
* O suporte Unicode exige que os pacotes de suporte a idiomas do Windows estejam instalados
- Voltar ao Topo da Página
O extraordinário Software DSI8000 – incluído com cada TS8000 – fornece uma infinidade de funções exclusivas. A sua sofisticação torna toda a capacidade da TS8000 facilmente gerenciável com um mapeamento de dados do tipo arrasta-e-solta. O DSI8000 trabalha com toa a linha de IHM TS8000. A instalação inicial do DSI8000 é muito fácil e virtualmente auto-explicativa.
Software flexível e fácil de usar ...incluído com a TS8000
Configuração e Programação rápida e fácil
O DSI8000 é um poderoso conjunto de ferramentas de registro de dados, controle, monitoração, exibição e configuração baseado em ícones projetado para tirar vantagem da arquitetura das IHM da série TS8000. A maioria das aplicações pode ser rapidamente elaborada usando o processo passo a passo para configurar os protocolos de comunicação, definir as variáveis, e criar uma interface amigável.
Uma completa biblioteca de símbolos gráficos arraste-e-solte permite resultados profissionais em tempo record. Características avançadas tais como programação, registro de dados e configuração do servidor de Internet interno da TS8000 são intuitivas e fáceis de implementar.
- Voltar ao Topo da Página
A TS8000 oferece a capacidade de registro de dados e visualização gráfica em tempo real assim como de dados históricos. Os arquivos registrados são armazenados no formato CSV (Valores Separados por Vírgula) no cartão de memória opcional CompactFlash. As funções de registro e gráficos de tendência são configuradas usando o DSI8000 de uma maneira simples e fácil. Além disto, os dados armazenados são disponíveis pela rede através de um navegador como Internet Explorer ou Netscape.
Suporte a Cartões de Memória CompactFlash incorporado
Os dados coletados podem ser armazenados permanentemente em um cartão de expansão de memória tipo CompactFlash. CompactFlash é um método fácil de clonar, restaurar e atualizar as aplicações.
- Utiliza tecnologia comum disponível no mercado consumidor
- Expande a memória de desenvolvimento disponível
- Permite o armazenamento de dados permanente
- Possibilita um método fácil de clonar, restaurar e atualizar as aplicações.
|
- Voltar ao Topo da Página
 |
O servidor de Internet do DSI8000 é capaz de prover acesso remoto à TS8000 em muitos modos diferentes. Você pode usar o DSI8000 para gerar listas de variáveis automaticamente - cada uma formatada de acordo com as suas respectivas propriedades. Você pode criar um web site personalizado, usando em editor HTML padrão tal como Microsoft FrontPage, com códigos que instruem o DSI8000 a inserir dados vivos de variáveis do processo para monitoração em tempo real. Além disto, você pode utilizar o "Painel de Controle Virtual" do DSI8000, uma característica singular de acesso e controle, que permite a um navegador de Internet (Firefox, Opera, Internet Explorer ou outros) monitorar e controlar o display do TS8000 em tempo real.
- Crie rapidamente páginas de Internet com dados do seu processo.
- Permite acesso remoto e controle da IHM
- Permite à administração de produção monitorar os dados de produção em tempo real
|
- Voltar ao Topo da Página
Elimina os roteadores! Talvez, uma das melhores características da linha TS8000 seja que ela pode operar como uma ponte entre dois dispositivos que não sejam capazes de se comunicar diretamente um com o outro. A TS8000 é um método econômico de integrar equipamentos existentes com novos componentes de automação.
|
