![]() de 1.5 a 1681A |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

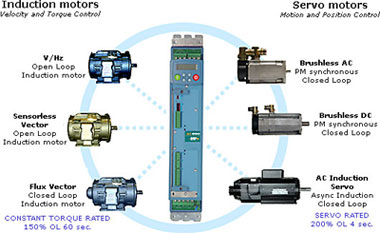

O Sistema de Acionamentos AC890 é formado por inversores de freqüência modulares que podem ser combinados para formar um sistema completo de acionamento de múltiplas seções unidos em barramento CC comum, economizando espaço, reduzindo fiação e proporcionando um desempenho inigualável. O AC890 pode controlar tudo, desde motores de indução até servo motores de imã permanente. O AC890 possui modos de controle escalar (V/Hz), vetorial sem encoder (vetorial de fluxo em malha aberta), vetorial pleno (vetorial de fluxo em malha fechada com encoder) e servo posicionamento; de simples seções de controle CA até às mais exigentes e sofisticadas seções de controle. O AC890 é fornecido em diversos tamanhos, potências e configurações de entradas e saídas, tornando-o a solução ideal para virtualmente qualquer projeto de controle de movimentação. Inversor de Freqüência com 5 Modos de Operação:
Acionamentos em BARRAMENTO COMUM (CD) são seções individuais de controle de motor que se conectam a uma Fonte de BARRAMENTO COMUM (CS) com um exclusivo, e fácil de instalar sistema de barramento de alimentação CC (Trilho SSD). BARRAMENTO COMUM facilitado! Acionamentos de BARRAMENTO COMUM (CD)

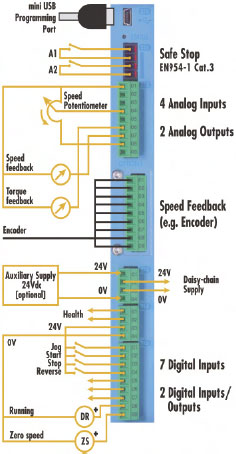

Acionamentos AUTÔNOMOS (SD) Placa de Controle 890CD/890SD

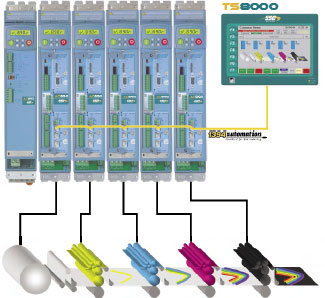

Soluções de Controle de Registro para Impressoras Shaftless O protocolo FireWire (IEEE1394) garante o sincronismo de dados para o controle de registro de impressão.

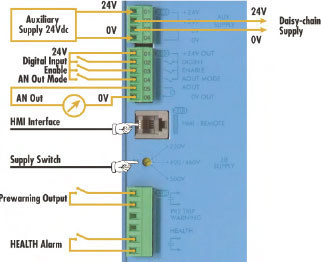

Fonte de Alimentação Ativa (Active Front End): Sistemas Regenerativos Requisitos
Desempenho
Grandes sistemas AC890 podem ser montados com unidades separadas de Fonte de Alimentação Ativa de alta potência. Múltiplas fileiras de Acionamentos em Barramento Comum AC890 são interligados por meio de módulos adaptadores.
|
Fontes de Barramento Comum AC890 usadas em 230 - 500Vca (+/-10%) trifásico | ||||
---|---|---|---|---|
Código | Carcaça | HP@ 460Vca |
HP@ 230Vca |
Entrada (Amps) |
890CS/5/0032B/B/00/N/EN | B | 25 | 10 | 32 |
890CS/5/0054B/B/00/N/EN | 45 | 20 | 54 | |
890CS/5/0108D/B/00/N/EN | D | 75 | 40 | 108 |
890CS/5/0162D/B/00/N/EN | 135 | 60 | 162 |
Inversores 890CD
de 1,5 a 180A
Acionamentos de Barramento Comum AC890 - 208 - 230Vca (+/-10%) | |||
---|---|---|---|
Código | Carcaça | HP@ 230Vca |
Amps de Saída @ 230Vca |
890CD/2/0003B/N/00/A/US | B | 0.75 | 3 |
890CD/2/0005B/N/00/A/US | 1.5 | 5.5 | |
890CD/2/0007B/N/00/A/US | 2 | 7 | |
890CD/2/0011B/N/00/A/US | 3 | 11 | |
890CD/2/0016B/N/00/A/US | 5 | 16.5 | |
890CD/2/0024C/N/00/A/US | C | 7.5 | 24 |
890CD/2/0030C/N/00/A/US | 10 | 30 |
Acionamentos de Barramento Comum AC890 - 380 - 500Vca (+/-10%) | |||
---|---|---|---|
Código | Carcaça | HP@ 460Vca |
Amps de Saída @ 460Vca |
890CD/5/0002B/N/00/A/US | B | 1 | 2 |
890CD/5/0003B/N/00/A/US | 1.5 | 3.5 | |
890CD/5/0004B/N/00/A/US | 2 | 4.5 | |
890CD/5/0006B/N/00/A/US | 3 | 5 | |
890CD/5/0010B/N/00/A/US | 5 | 8 | |
890CD/5/0012B/N/00/A/US | 7.5 | 12 | |
890CD/5/0016B/N/00/A/US | 10 | 14 | |
890CD/5/0024C/N/00/A/US | C | 15 | 24 |
890CD/5/0030C/N/00/A/US | 20 | 27 | |
890CD/5/0039D/N/00/A/US | D | 25 | 35 |
890CD/5/0045D/N/00/A/US | 30 | 40 | |
890CD/5/0059D/N/00/A/US | 40 | 52 | |
890CD/4/0073E/N/00/A/US | E | 50 | 73 |
890CD/4/0087E/N/00/A/US | 60 | 87 | |
890CD/4/0105F/N/1F/A/US | F | 75 | 100 |
890CD/4/0145F/N/1F/A/US | 100 | 130 | |
890CD/4/0156F/N/1F/A/US | 125 | 156 | |
890CD/4/0180F/N/1F/A/US | 150 | 180 |
de 1.5 a 1681A
Os conversores de freqüência série 890SD (Stand Alone - Autônomos) são unidades independentes que podem ser energizadas pela alimentação trifásica ou barramento CC. A série 890SD está disponível em muitos tamanhos, adequados para todo tipo de aplicação, desde pequenas máquinas industriais até enormes plantas de lata potência (por ex. laminadores, máquinas de papel). Eles também são ideais para aplicações em que unidades autônomas são montadas diretamente na estrutura das máquinas (por ex. unidades de impressão).
Acionamentos Autônomos AC890 (Stand-alone) Alimentação trifásica 208-240Vca (+/-10%) | |||
---|---|---|---|
Código | Carcaça | HP@ 230Vca |
Amps de Saída @ 230Vca |
890SD/2/0003B/B/00/A/US | B | 0.75 | 3 |
890SD/2/0005B/B/00/A/US | 1.5 | 5.5 | |
890SD/2/0007B/B/00/A/US | 2 | 7 | |
890SD/2/0011B/B/00/A/US | 3 | 11 | |
890SD/2/0016B/B/00/A/US | 5 | 16.5 | |
890SD/2/0024C/B/00/A/US | C | 7.5 | 24 |
890SD/2/0030C/B/00/A/US | 10 | 30 |
Nota: A serie 890 é fornecida em duas configurações de nível de desempenho, Avançado e Alto. Os códigos mostrados acima, 890SD/x/xxxxx/x/xx/A/xx são para modelos Avançados. Para modelos de Alto Desempenho, substitua o campo de nível de desempenho por um H.
Acionamentos Autônomos AC890 (Stand-alone) Alimentação trifásica 380 - 500Vca (+/-10%): Carcaças B a D Alimentação trifásica 380 -460Vca (+/-10%): Carcaças E e acima |
|||
---|---|---|---|
Código | Carcaça | HP@ 460Vca |
Amps de Saída @ 460Vca |
890SD/5/0002B/B/00/A/US | B | 1 | 2 |
890SD/5/0003B/B/00/A/US | 1.5 | 3.5 | |
890SD/5/0004B/B/00/A/US | 2 | 4.5 | |
890SD/5/0006B/B/00/A/US | 3 | 5 | |
890SD/5/0010B/B/00/A/US | 5 | 8 | |
890SD/5/0012B/B/00/A/US | 7.5 | 12 | |
890SD/5/0016B/B/00/A/US | 10 | 14 | |
890SD/5/0024C/B/00/A/US | C | 15 | 24 |
890SD/5/0030C/B/00/A/US | 20 | 27 | |
890SD/5/0039D/B/00/A/US | D | 25 | 35 |
890SD/5/0045D/B/00/A/US | 30 | 40 | |
890SD/5/0059D/B/00/A/US | 40 | 52 | |
890SD/4/0073E/B/00/A/US | E | 50 | 73 |
890SD/4/0087E/B/00/A/US | 60 | 87 | |
890SD/4/0105F/B/1F/A/US | F | 75 | 100 |
890SD/4/0145F/B/1F/A/US | 100 | 130 | |
890SD/4/0156F/B/1F/A/US | 125 | 156 | |
890SD/4/0180F/B/1F/A/US | 150 | 180 | |
890SD/4/0216G/ * /1F/A/US | G | 175 | 216 |
890SD/4/0250G/ * /1F/A/US | 200 | 250 | |
890SD/4/0316G/ * /1F/A/US | 250 | 316 | |
890SD/4/0361G/ * /1F/A/US | 300 | 361 | |
890SD/4/0420H/ * /1F/A/US | H | 350 | 420 |
890SD/4/0480H/ * /1F/A/US | 400 | 480 | |
890SD/4/0520H/ * /1F/A/US | 450 | 520 | |
890SD/5/0590J/ * /1F/A/US | J | 500 | 590 |
890SD/5/0685K/ * /1F/A/US | K(2xG) | 600 | 685 |
890SD/5/0798K/ * /1F/A/US | K(2xH) | 700 | 798 |
890SD/5/0988K/ * /1F/A/US | K(2xH) | 800 | 988 |
890SD/5/1028K/ * /1F/A/US | K(3xG) | 900 | 1028 |
890SD/5/1.120K/ * /1F/A/US | K(2xJ) | 1000 | 1120 |
890SD/5/1.197K/ * /1F/A/US | K(3xH) | 1000 | 1197 |
890SD/5/1.482K/ * /1F/A/US | K(3xH) | 1300 | 1482 |
890SD/5/1.681K/ * /1F/A/US | K(3xJ) | 1500 | 1681 |
* O módulo de frenagem é opcional nestes modelos–B é com frenagem, N é sem frenagem.
Nota: A serie 890 é fornecida em duas configurações de nível de desempenho, Avançado e Alto. Os códigos mostrados acima, 890SD/x/xxxxx/x/xx/A/xx são para modelos Avançados. Para modelos de Alto Desempenho, substitua o campo de nível de desempenho por um H.

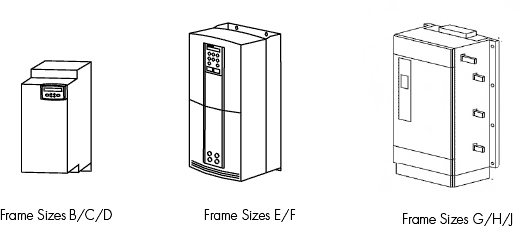

Dimensões | |||
---|---|---|---|
Carcaça | H | W | D |
890 Carcaça B | 17.1 (433) | 2.9 (72) | 10.2 (258) |
890 Carcaça C | 4.6 (116) | ||
890 Carcaça D | 6.3 (160) | ||
890 Carcaça E | 26.3 (668) | 10.1 (257) | 12.3 (312) |
890 Carcaça F | 28.3 (720) | 13.4 (355) | |
890 Carcaça G | 41.0 (1042) | 17.9 (456) | 18.3 (465) |
890 Carcaça H | 46.3 (1177) | 22.5 (572) | |
890 Carcaça J | 50.7 (1.288) | 26.6 (675) | |
890 Carcaça K | Consulte a Soliton para informações sobre as dimensões da carcaça K |
Cabos | |
---|---|
Código | Descrição |
CM471050 | Cabo de Programação 890 USB |
8905/FWCBL200/00 | Cabo FireWire 200 mm (Interliga carcaça B a uma carcaça B, C, ou D) |
8905/FWCBL280/00 | Cabo FireWire 280 mm (Interliga carcaças C, D a uma carcaça B, C, ou D) |
8905/FWCBL1000/00 | Cabo FireWire 1000 mm (Interliga Bastidor a Bastidor) |
8905/FWCBL4500/00 | Cabo FireWire 4500 mm (Interliga Bastidor a Painel) |
Sistema de Barramentos | |
---|---|
Código | Descrição |
BH465850 | 1m Trilho CC SSD 140A (UL) |
BC465938U200 | Isolador 200 mm para Barramento CC |
BA469216 | 1m Barra de Aterramento (apenas CS/CD) |
Kit de Montagem | |
---|---|
Código | Descrição |
BA465900 | Clipes para encaixe em trilho DIN |
BA465887 | Suporte de Cabo de Controle |
BA465888 | Suporte de Cabo de Alimentação |
8905/DUCTKIT/190 | Kit de Duto (Duto de exaustão de 1m para carcaças B, C, e D + 1 Kit de ventilador de 190 CFM) |
Sugestões e Comentários | |
---|---|
Código | Descrição |
8902/E1/00/FF | EnDat 2.1 Encoder (Seno/Coseno, Heidenhain) |
8902/EQ/00/FF | Encoder Incremental em Quadratura |
8902/HR/00/FF | Hiperface Encoder (Seno/Coseno, Stegmann) |
8902/RE/00/FF | Resolver |

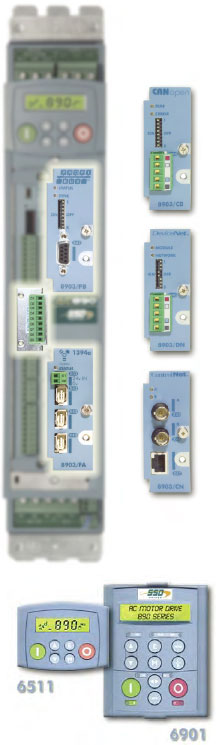

Opções de Comunicação | |
---|---|
Código | Descrição |
8903/FA/00/FF | Módulo de Comunicação FireWire 1394a |
8903/DN/00/FF | Módulo de Comunicação Fieldbus DeviceNet |
8903/PB/00/FF | Módulo de Comunicação Fieldbus ProfiBus |
8903/CN/00/FF | Módulo de Comunicação Fieldbus ControlNet |
8903/CB/00/FF | Módulo de Comunicação Fieldbus CANopen |
8903/EN/00/FF | Módulo de Comunicação Fieldbus Ethernet* |
Teclado | |
---|---|
Código | Descrição |
6511 | Teclado LCD de 4 dígitos* |
6901 | Teclado Alfanumérico Multi Idiomas** |
6502 | Kit de Montagem Remota para o Teclado 6901 incluindo 3m de cabos |
Repetidores Firewire | |
---|---|
Código | Descrição |
LA471480 | Repetidor Firewire 100Mb/30m |
