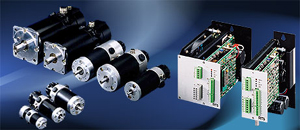

Servo amplificadores para motores CC.

Os servo amplificadores da série RTS são projetados para controlar servomotores de corrente contínua e estão disponíveis para potências até 6,5 kW (8,7 hp).

Estes produtos possibilitam o controle de velocidade de motores de corrente contínua com ou sem tacômetros.

Muito compactos, eles podem ser montados em painel ou em bastidores padrão Europeu de tamanho 3U

Várias opções de fonte de alimentação: entrada monofásica, trifásica ou bateria

Numerosos modelos disponíveis até 6,5 kW (8,7 hp)

Controle por U-RI ou tacômetro

Produtos com marca CE

Exemplos de Aplicações

A série RTS provê controle para toda a linha de motores de corrente contínua.

A combinação do acionamento RTS com os motores CC é econômica e extremamente competitiva para sistemas de acionamentos de baixa potência.
Por exemplo : equipamento médico, máquinas de medições tridimensionais, produção de equipamentos eletrônicos, equipamentos para escritórios...



Características Comuns

Funções com controle de velocidade ou de corrente

Controle de tensão de armadura tipo U-RI ou realimentação de velocidade por tacogerador

Controle diferencial de corrente ou velocidade +/-10V

Redução de corrente em função da velocidade ou temperatura

• Entrada de liberação de torque
• Entrada de liberação de velocidade
• Entrada de reset

Saída analógica de velocidade ou torque

Relê de saída de falha

Saída de Fonte de Alimentação -15V/0/+15V

Fonte de alimentação e resistência de frenagem incorporadas

Isolação galvânica entre as seções de controle e de potência

Várias possibilidades de fonte de alimentação em função do modelo : entrada monofásica, trifásica ou bateria

Potência mecânica até 6,5 kW (8,7 hp)

  RTS 3/10-40M 10/20-60 12/24-...B 12/24-130T 20/40-130T
Tipo de fonte de alimentação Monofásica Monofásica ou trifásica Bateria trifásica
trifásica
Tensão de alimentação nominal
(Vca)
32+/-10% 48+/-10% (24-48) 100+/-10%
100+/-10%
Tensão de saída nominal
(Vcc)
40 60 Vbateria-2V 130 130
Corrente de saída nominal
(A)
3 10 12 12 20
Corrente de pico de saída
(A) (2s)
10 20 24 24 40

  RTS 16/32-190T 40/80-190T 40/80-...B
Tipo de fonte de alimentação Trifásica Trifásica Bateria
Tensão de alimentação nominal
(Vca)
135+/-10% 150+/-10% (36-72)
Tensão de saída nominal
(Vcc)
190 200 Vbateria-2V
Corrente de saída nominal
(A)
16 40 40
Corrente de pico de saída
(A) (2s)
32 80 80





Clique aqui para baixar "Servo Acionamentos Série RTS" PDF
