Especificações Técnicas Sobrecarga Classificação de Torque em Ciclo Normal: 110% por 60 segundos Classificação de Torque em Ciclo Pesado: 150% por 60 segundos Classificação de Torque em Ciclo de Servo: Consulte a Soliton Freqüência de Saída 0 -1000 Hz; modo escalar (V/Hz) 0 - 350 Hz; modo vetorial de malha fechada com encoder 0 - 120 Hz; modo vetorial sem encoder Freqüência de Chaveamento 2 kHz (padrão), 4*, ou 8* kHz *pode ser necessária uma redução; Verifique com a Soliton. Padrão de Freqüência de Chaveamento Silencioso Frenagem Dinâmica Módulo de Frenagem incorporado e resistor padrão, dimensionado para 100% do Torque (ciclo limitado) Opção para resistor externo Temperatura de Operação 0°C a 40°C (32°F a 104°F) Grau de Proteção IP54 / NEMA12 - UL (c-UL) (América do Norte / Canadá) Gabinete Padrão Grau de Proteção O Gabinete deve fornecer uma atenuação de 15dB para emissões irradiadas entre 30-100MHz. Umidade Máximo 90% de umidade relativa a 40°C sem condensação Atmosfera Não inflamável, não corrosiva e livre de pó Condições Climáticas Classe 3k3, como definido na EN50178 (1998) Vibração Teste Fc da EN60068-2-6

Normas Internacionais Grau de Contaminação Grau de Contaminação ll (poluição não condutiva, exceto por condensação temporária) Europa Este produto atende à Diretriz de Baixa Tensão 73/23/EEC com a emenda 93/68/EEC, Artigo 13 e Anexo III usando EN50178 (1998) para demonstrar compatibilidade. América do Norte/Canadá Atende à norma de segurança UL508C

O Acionamento Montado em Blocos

Os Módulos AC890PX se conectam em um
trilho de barramento comum para formar um ACIONAMENTO COMPLETO : gabinete, contator, reator de linha e fusíveis

Características

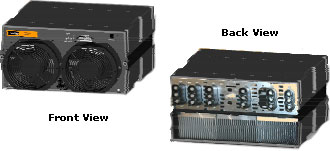

Módulos Encaixáveis

• Módulos selados de fácil instalação e manutenção
• Módulos PowerPak substituíveis em minutos
• Fáceis de Manipular - menos que 22kg
• Substituíveis por técnicos não treinados

Sistema de Barramento Integrado

• Fiação de potência minimizada
• Módulos com intertravamentos eliminam erros de montagem

Tamanho Compacto

• Economizam espaço nas salas de painéis
• Apenas 20” (500mm) de largura - O melhor em sua classe!

Robusto

• Módulo de Frenagem de Torque Pleno Incorporado
• Resposta dinâmica de 4 quadrantes
• Resistor de frenagem com ciclo de trabalho limitado



• Cada compartimento aceita 1 módulo PowerPak
• Os módulos PowerPak incluem conjuntos de IGBT, Fontes CC e Módulos de capacitores
• Os barramentos cruzam por trás dos módulos PowerPak e se interligam por conectores prateados auto-alinhantes
• Os ventiladores sugam o ar frontal e presurizam a saída superior
• Totalmente montado em um gabinete de 79.7”(2024mm) de altura x 24.4”(620mm) de profundidade x 19.7”(500mm) de largura



Tipos de Entrada de Energia

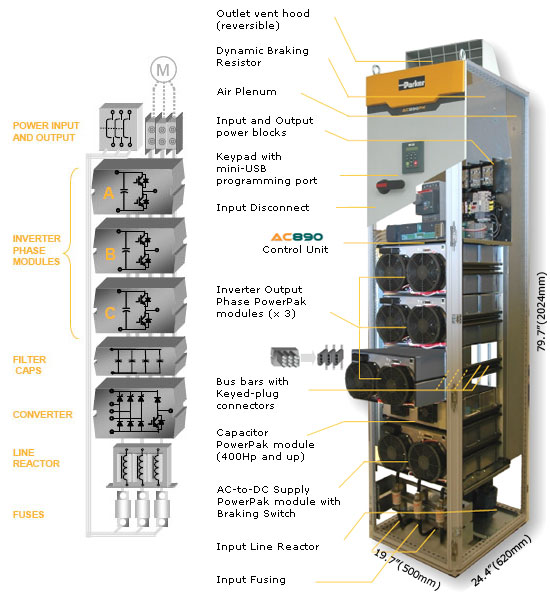

Vista Aberta
Versão de Alimentação Superior



Modelos de 380 a 460 Volts
400V
kW Pesado / Torque Constante	kW Normal / Torque Variável	Corrente Amps 150%/60s	Corrente Amps 110%/60s	Corrente Amps Sem Sobrecarga
110	132	215	260	265
132	160	260	340	347
160	200	300	390	398
200	250	420	480	487
250	315	480	600	609
280	355	520	660	670
315	400	580	720	731
460V
HP Pesado / Torque Constante	HP Normal / Torque Variável	Corrente Amps 150%/60s	Corrente Amps 110%/60s	Corrente Amps Sem Sobrecarga
150	200	200	250	255
200	250	250	320	326
250	300	300	380	388
300	400	380	480	487
400	500	460	590	599
500	600	580	700	711

Modelos de 500 a 690 Volts
575V
HP Pesado / Torque Constante	HP Normal / Torque Variável	Corrente Amps 150%/60s	Corrente Amps 110%/60s	Corrente Amps Sem Sobrecarga
150	200	160	210	214
200	250	210	250	255
250	300	260	310	316
300	400	310	420	426
400	500	410	480	487
690V
kW Pesado / Torque Constante	kW Normal / Torque Variável	Corrente Amps 150%/60s	Corrente Amps 110%/60s	Corrente Amps Sem Sobrecarga
110	132	130	160	163
132	160	160	190	194
160	200	190	240	245
200	250	230	280	286
250	315	280	340	347
280	355	320	390	398
315	400	340	430	436
